Gen10 简评 / 第三代存储姬

TL;DR

• + 很安静，比空调声音小
• + 比较省电，待机约 16W
• + ECC 内存，长期运行稳定
• + 正常 x86 PC BIOS，配置方便
• + 两个 PCIe （x8 和 x4,均为开放式插槽），可用光线卡和阵列卡
• + 没有 Intel ME 超级后门
• + 正常 PC BIOS，不需要折腾光驱位引导

• - 颜值不如上一代 Gen8
• - CPU 不可换，性能较弱
• - 没有 Intel 信仰加成
• - 目前没有 ESXi 官方虚拟化支持
• - PCIe Gen3 x8 对显卡（加速卡）炼丹的支持不完善
• - 慎入企业级硬盘
• - 早期 BIOS 过热保护算法疑似有问题，需要更新 BIOS 固件

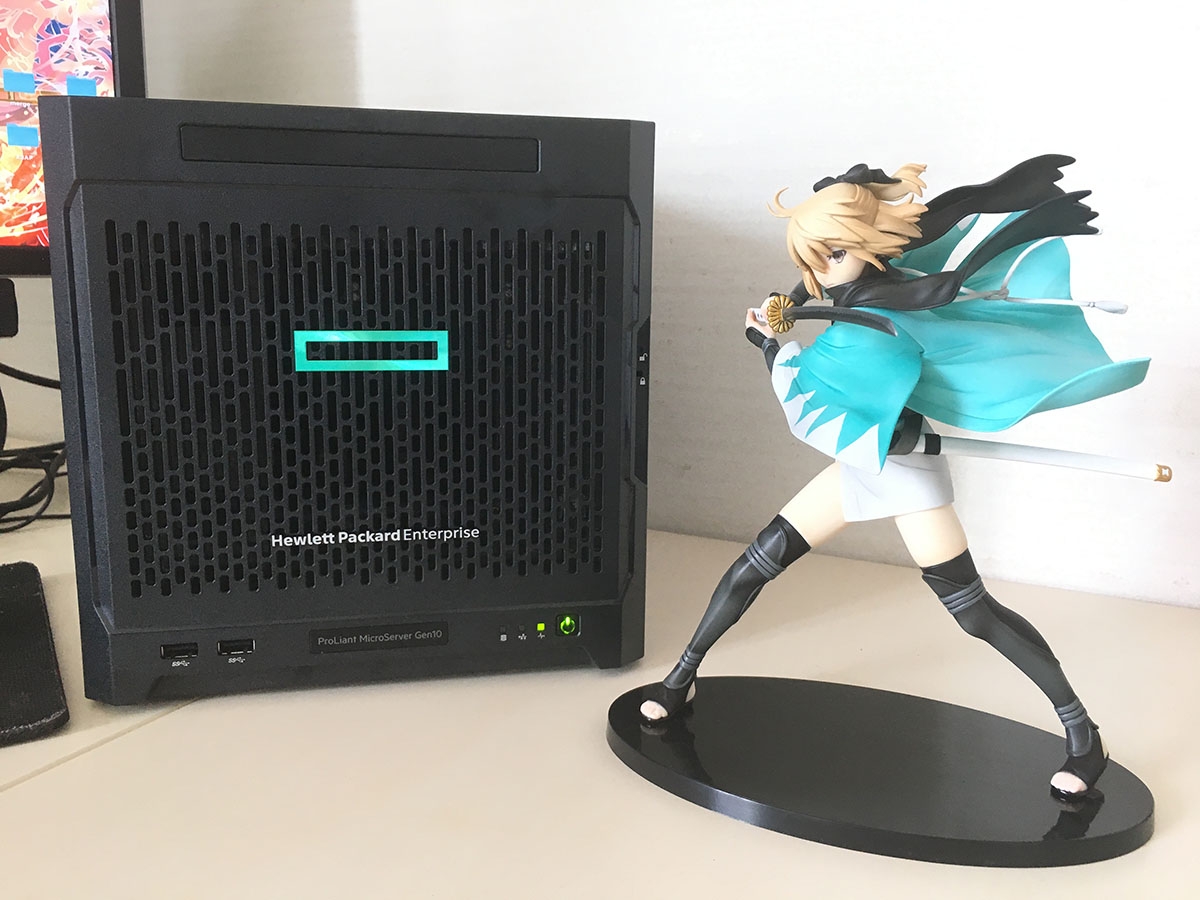

本着 “生命不息，折(zuo)腾(si)不止” 的精神，在二代存储姬容量使用达到 95% 的时候，重金购入 HPE Gen10 打造第三代存储姬。

采购 / 硬件

考虑到 CPU 不可换，未来不存在这方面的升级可能性，直接购入 X3421 高配版。某宝 618 活动德国代购，使用 200 元代金劵，¥4370 购入。从下单到收到服务器总共耗时 20 天。标配电源线为欧标，国内使用需要另外购入国标三孔电源线（¥29）。另购入 UPS 防止意外断电造成数据和硬件损伤（¥495）。

初期装机为三块 HGST He8 8T 硬盘 (HUS728080ALE600)，联机:热备:冷备 为 1:1:1。采购自三家供应商，总共 ¥4347。远期规划最大容量 24T - 36T，使用RAID5 或 ZFS-RAIDZ1。系统盘使用二代存储姬回收的 东芝 Q 系列 128G SSD (THNSNJ128GCSU)，并作为短期（非持久）存储盘。

后面板集成两个 GbE 网口（博通芯片），没有 iLO 或远程管理网口。系统崩了必须从本地插入键盘和 DP 显示器修复。主板有开放式 PCIe x8 和 x4 插槽，可接受半高显卡、网卡、阵列卡。

过热关机

2019年7月：更新至 ZA10A360 版本固件后，确认风扇曲线更平滑（不会出现突然满速后很快降速的情况）。满负载下 CPU 温度大约稳定在 93 摄氏度（环境温度 27 度），且至今没有再出现过过热保护关机的情况，Turbo 稳定在 3.1GHz 左右。

2019年5月：用 Gen10 满负载跑神经网络模型处理数据，在连续运行 1-2 小时后系统自动关机。关机前 CPU 温度大约 92 摄氏度。检查日志发现关机操作由电源按钮触发，并且是正常 Linux 关机流程，并非 CPU 过热触发的硬件强制断电。但 Gen10 被放在无人的房间内，电源按钮不可能被人为按下。

后来找了一些资料，Gen10 BIOS 启动用了「过热关机」 (Thermal Shutdown) 的功能，当X3421处理器温度达到 100 摄氏度 （X3216为 85 摄氏度）时会向系统发出电源按钮按下的信号。但系统温度监控从未达到该数值。

考虑到 X3421/X3216 支持 Turbo Core (Boost)，实时 CPU 温度可能有相当的数值波动。如果主板检测到 100 摄氏度时立刻触发关机指令，可能会产生上面观测到的现象。但短时间达到 100 摄氏度并不意味着设备真的过热，更合理的方式应该是在温度持续过数十秒后再发出关机指令。

继续查找 Thermal 相关文档，发现固件更新历史中有数条关于温度控制的更新。ZA10A290版本更新了「过热关机方法」和「风扇曲线」，推测能解决前面遇到的问题。固件更新会清空部分BIOS设置（包括时间），存在更新后机器无法启动的可能性，决定在以后能够物理接触到机器的时候再更新。

另外，HPE只向付费用户提供更新。非付费用户只能从非官方渠道获取固件，在这里找到了新版固件（下载后建议校验SHA256）。

硬盘采购

本这“数据无价”的原则，在硬盘上多花一点成本是值得的。

1. 从概率的角度来说，同一批次的硬盘在短时间内同时发生故障的可能性较大（为了避免科大源的悲剧，参考 [[科大源故障]](#ustc-mirrors-failure）。采购时应尽量选择不同批次和生产线的硬盘，坏处是总成本比单次购入高，并且要承受价格波动的风险。简单粗暴的办法是购买不同供应商的不同价位的同型号硬盘，时间充裕的情况下也可以分批采购。当然，也可以采用磁带备份或者蓝光备份方案，成本和持久性高于硬盘，但便利性较差。
2. 硬盘型号选择，从我的角度，考虑以下因素：可靠性 > 能耗 > 噪音 > 价格。可靠性数据参考 [Backblaze 硬盘故障记录] 的年化故障率；能耗和噪音可以在各家厂商的产品规格说明中找到。通常而言：氦气盘的能耗和噪音小于空气盘，转速越低能耗和噪音越低；需要注意的是，各家厂商的磁头移动机制不同，其耐久性和噪音表现有差异。我选择的 HGST He8 系列磁头操作噪音远大于消费级硬盘（毕竟是企业级硬盘），但其规格 600,000 次磁头装载，普通硬盘通常仅有 200,000 次装载。另外，对支持马达降速 (spin-down) 的硬盘来说，待机能耗非常小，大约在 1W 以下，噪音基本没有（因为马达已经停转）；价格取决于硬盘产品代数和供应商数量。最廉价的选择依然是捡洋垃圾或者数据中心更新硬件后淘汰的设备，能否接受翻修盘因人而异。
3. [!] 企业级硬盘的设计理念和消费级硬盘有很大不同。前者很少考虑噪音问题。毕竟前者是放在无人的机房里，噪音不是需要关心的问题。此类硬盘关注可靠性、性能和能耗。本次购买的三块硬盘来自泰国（2016.2、2016.3）和中国（2017.2）两个生产线的三个批次，能耗管理和自动降速（hdparm -B127 -S240）配置对泰国产的硬盘没有效果，但能正确控制中国产硬盘自动降速。其中原因未知，询问 HGST 客服没有得到答案。推测可能与不同批次的硬盘固件有关。最后使用 hd-idle 在用户态下检测硬盘IO统计数据，然后发送待机（降速）指令。其自带的启动脚本在 Ubuntu Server 18.04 LTS 上不能正常工作，手动修改后正常运行。参考 [Arch Wiki 的解释]
4. 如果使用硬盘降速节省能耗，在操作硬盘上的资源时，硬盘需要花时间重新启动马达，将盘片旋转到规定速度以后才能开始数据操作。本次购买的 HGST 硬盘从降速状态恢复到可用状态大约需要 10 秒钟。如果构建了多硬盘阵列，SATA 主控为了避免同时启动多块硬盘导致功耗突增，会依次启动多块硬盘。此时恢复时间会线性增长。最坏情况下，四盘RAID0，恢复时间最长可达40秒，可能导致部分操作超时。
5. 本次购买的 HGST 硬盘在可用状态每隔数秒会有磁头操作。据说这是正常显现，属于硬盘自检。表现为非降速状态下，硬盘每隔5-10秒会发出一次咔哒 (clicking) 声。从SMART数据来看，这个自检行为没有明显副作用。让硬盘进入降速状态让磁头复位可以停止这种行为。这种声音和硬盘即将报废的无规律咔哒声有区别 [硬盘咔哒声]。
6. 此次购买的硬盘用 HDTune Pro 全盘扫描耗时大约 12-14 小时，ATA Secure Erase 回报的擦除时间为 934 分钟

功耗

以下为功率计实测功耗（装载上述三块硬盘和一块 SSD，一个网口用 CAT-6 线接入千兆网，无其他设备，Ubuntu Server 18.04 LTS 默认安装）：

UPS

为了防止意外断电导致数据损坏，UPS 是必须要配置的。我是用的 APC Back-UPS 650。它可以通过USB通信告知主机断电（需要安装 apcupsd 软件包），按自己需求配置即可。我修改后的配置如下（请勿直接复制粘贴），当剩余电量小于 20% 或剩余时间小于 10 分钟时发出关机指令。每条配置的作用说明可以在 /etc/apcupsd/apcupsd.conf 的注释中找到。另外，UPS 触发关机，供电恢复后 Gen10 不会自动启动，需要人工开启电源。

UPSNAME back650
UPSCABLE usb
UPSTYPE usb
DEVICE    # 使用 USB 连接，设备为空
ONBATTERYDELAY 30    # 断电 30 秒后再通知主机电源故障
BATTERYLEVEL 20      # 自动关机的电池余量
MINUTES 10           # 自动关机的时间余量

原先配置为 10% / 5 分钟余量时关机，实际测试的数据表明：执行完关机动作后，UPS仅剩 3 分种电池余量。考虑到电池老化、关机时可能出现功率峰值这两种情况，决定调整到 20% / 10 分钟。在直接入 Gen10 的硬盘降速的待机负载下，UPS可以维持供电约 20 分钟。

系统 / 软件

本段内容不适合 Linux 小白，不正确的配置会导致数据丢失、沦为肉鸡等等严重后果。

三代存储姬使用 Ubuntu Server 18.04 LTS，该系统在 Gen10 的官方支持列表中。15年开始自己维护服务器后已经积累了足够的 Ubuntu 运维经验（并且有一组自用部署脚本：ok-deploy）。另外，二代存储姬使用 Gentoo 确实暴露了若干不利于长期无人值守运行的问题。Gentoo Portage 配置好以后虽然爽，但对 Python 有硬依赖，会影响到系统 Python 版本选择和升级。 pip 为 Gentoo 封装版本，与原生 pip 不同。之前曾有过 root 权限下装不了炼丹需要的软件包，导致需要 Docker 开容器的惨剧。

除了基础服务直接安装外，使用 Docker 容器运行（因为我真的不想写配置文件或者处理版本问题了），暂无虚拟化需求。原先存储姬采用自签证书验证身份，今年初在 Let's Encrypt 支持通配符证书以后，用 DNS 验证对域名签发通配符证书可以满足全部要求，所有具备 HTTP 前端的服务通过域名访问（原先可以使用IP地址）。使用 acme.sh 自动更新证书。

但因采用怪蜀黍网络部署，需要设置三套域名才能解析所有 IP 地址（真正的公网IP、本地局域网物理IP、怪蜀黍网络虚拟IP）。另外需要注意： Let's Encrypt 签发的证书会记录在公共的证书透明性记录中，恶意用户可以根据证书推测主机域名并获取 IP 地址发动攻击（虽然可能性非常低），攻击损伤局限在 DDoS，并不能侵入任何机器（假设路由器没有漏洞）。远期考虑到国内会提供 IPv6 支持，局域网所有主机都会获得外网 IP 并且变得全球可访问，可能需要考虑升级现有路由器进行过滤或 IPv6 NAT。 IPv6 部署后段时间仍会保留怪蜀黍网络，全球 IPv6 互通支持基本全覆盖后再停用怪蜀黍网络。

基础服务

ssh 运行在自定义端口，且仅允许公钥验证，杜绝被爆破密码的可能性。系统仅使用 root 用户（我不相信 sudo 能保护人犯傻的说法）；nginx 安装自 nginx 官方发布渠道，根据 ok-deploy 的模版部署，仅允许 HTTPS 方式通过自定义端口访问，每个子站点又独立的配置文件，使用单独子域名；监控直接使用了 netdata，挂在子域名下。怪蜀黍网络使用 tinc 和自用部署脚本 tinc-config 构建。内核 TCP 流控使用 bbr。

下载姬

使用 docktorrent 在容器中提供下载姬功能，管理页面挂在子域名下，访问需要通过 HTTP 基础验证 (Basic Authentication)，在 HTTPS 下，验证效果等同于无验证码的登录框，足够满足安全性要求。验证会考虑源IP，内网及怪蜀黍网络下无需验证（配置见下）。另可以设置防爆破保护。更严格的验证可以使用 TLS 客户端证书验证（需要配合 SNI 转发使用）。

satisfy any;

allow 192.168.176.0/24;     # 局域网
allow 172.31.0.0/17;        # 怪蜀黍网络
deny all;

auth_basic "nkg2 priviledged resources";
auth_basic_user_file "/etc/nginx/conf.d/.htpasswd";

另外，可以考虑 docker-aria2-web-ui 提供度娘盘下载，但因该镜像为 RPC 调用，没有 ssh + screen + aria2c 方便，暂不考虑启用。

存储 / Samba / CIFS

考虑到目前没有 ZFS 运行经验，仅在联机存储使用 ZFS 从而衡量可靠性与性能，使用 ext4 对该文件系统做备份。两者均支持 POSIX 属性，因此不会有兼容性问题。目前ZFS存储已使用 22% (~1.5T)。

/data-container/ 对每个需要数据持久化的容器创建对应目录，需要暴露的数据（例如，完成的下载姬任务）通过符号链接到 /data/ 中（需要修改 Samba unix extensions = no 和 wide links = yes）。Samba 使用用户映射 (username map) 将我的用户名映射到对应的 root 权限（配置见下）。从而满足自动连接无需输入密码。本功能可以参考 smb.conf manpage。

# username map
!root = administrator wacky

设置重要文件的 Immutable 扩展属性防止重要文件被误删（chattr +i，需要文件系统支持，ZFS / ext 均可）。目前该属性对存档类数据（视频、照片）启用，如有必要可以用脚本定期设置新存入文件的属性。该属性只要设置，该文件将不能被修改或删除（即便是 root 执行 rm -rf；但这不能防止格盘）。详细信息可以参考 chattr manpage。

现有存储配合传家宝 VPS 提供更快速的公网访问，VPS 部署 minio 提供类似 S3/OSS 的数据存储和访问功能。必要时将存储姬数据传送到 VPS 上，可方便提供他人访问（但有文件大小限制）。

现有与计划中服务

如果你有更有趣的想法，欢迎和我分享，交友链接：wacky6

为什么要自建存储 / 为什么不用云服务

1. 我不相信任何云服务商会妥善的存储并保管我的数据，其不能保证不丢数据，丢失后赔偿基本等于没有（并且要主动提出赔偿请求）
2. 云服务商总有滥用数据的可能性，数据可能被读取或修改；即使加密，也存在被篡改导致文件损坏的可能性
3. 云服务商可以审查并删除数据；我认为私人数据（例如家庭照片）不应该让除了我以外的任何人持有
4. 网络带宽不够，参照某度云现在 100KB/s 的下载速度；本地网络存储可以达到100MB/s以上的存取速度和毫秒级延迟；电信提速后远程访问速度可以达到2MB/s速度和百毫秒级延迟，远高于云服务商
5. 云服务商存在关闭服务的可能性，参考某网盘关闭服务限期下载数据，其宽限期不足以准备本地存储设备并下载TB级数据
6. 云服务商成本太高。以目前 1.5T 的数据量，每年存储成本约¥2300，令需要¥0.5/GB的访问流量费。且只能使用对象存储协议访问
7. 云服务商的存储方案不能提供复杂功能，比如离线下载，格式转换

参考

科大源故障

简单的说，阵列中单块硬盘故障，更换新硬盘并重建阵列时第二块硬盘故障，导致数据丢失超过阵列配置上限，从而丢失全部数据。详见科大源的日志 [1] [2] [3]。

Backblaze 硬盘故障记录

Backblaze 是美国一家提供云备份服务的厂商，其系统专门为数据持久化存储设计，并公开了2013年以来机房重硬盘的故障率数据 [1]。

Arch Wiki 对 hdparm 的解释

[hdparm] 通过 ATA 指令控制硬盘行为，但不同硬盘响应不一定相同。
[hd-idle] 一个轻量级程序，通过获取和记录硬盘 IO 数据决定是否对硬盘发出降速指令(ATA Standby Immediately)。

硬盘咔哒声

参见 [Ars Technica]
参见 [Peter Molnar]

存储姬计划历程

愿每个人都可以享受方便、可靠、安全的数字生活
